特點：具有磁屏蔽效果好、分布電容小、傳輸衰耗低、電感量高、漏感小、磁場分布均勻等優點，且骨架配有多路接頭，易設計多路輸出變壓器。
用途：寬帶變壓器、電感器、隔離變壓器、匹配變壓器，廣泛應用于程控交換機終端和精密電子設備等領域。
|
 |

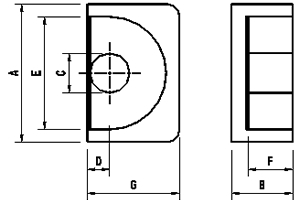

EP型功率磁芯尺寸規格
| 磁芯型號Type |
Dimensions(mm) 尺 寸 |
| A |
B |
C |
D |
E min |
F |
G |
| EP5 |
6.00±0.30 |
2.80±0.20 |
1.70±0.20 |
0.90±0.20 |
4.1 |
2.30±0.30 |
3.80±0.20 |
| EP7 |
9.20±0.30 |
3.75±0.20 |
3.30±0.20 |
1.70±0.20 |
7.1 |
2.70±0.30 |
6.35±0.20 |
| EP10 |
11.50±0.30 |
5.10±0.20 |
3.30±0.20 |
1.90±0.20 |
9.1 |
3.80±0.30 |
7.65±0.20 |
| EP13 |
12.50±0.30 |
6.45±0.20 |
4.35±0.20 |
2.50±0.20 |
9.7 |
4.70±0.30 |
8.80±0.20 |
| EP17 |
18.40±0.40 |
8.40±0.20 |
5.80±0.20 |
3.30±0.20 |
11.6 |
5.80±0.30 |
11.00±0.30 |
| EP20 |
24.50±0.50 |
10.70±0.20 |
8.80±0.30 |
4.50±0.20 |
16 |
7.30±0.30 |
15.00±0.40 |
EP型功率磁芯電氣特性及有效參數
磁芯型號
Type |
材質
Material |
AL(nH/N2)
±25% |
有 效 參 數 Effective parameters |
C1
(mm-1) |
Le
(mm) |
Ae
(mm2) |
Ve
(mm3) |
重量
(g/PRS) |
功耗
(W/PRS,max) |
約設計功
率（W) 1KHz/0.25v |
|
| EP5 |
TP4 |
400 |
3.13 |
9.7 |
3.1 |
30 |
0.5 |
0.06 |
1.5 |
| EP7 |
TP4 |
900 |
1.57 |
15.7 |
10.0 |
157 |
1.4 |
0.16 |
4.2 |
| EP10 |
TP4 |
950 |
1.70 |
19.2 |
11.3 |
217 |
2.8 |
0.32 |
8.4 |
| EP13 |
TP4 |
1400 |
1.23 |
24.2 |
19.6 |
474 |
5.1 |
0.59 |
15.3 |
| EP17 |
TP4 |
2300 |
0.84 |
28.7 |
34.0 |
975 |
13.0 |
1.50 |
39 |
| EP20 |
TP4 |
3850 |
0.51 |
39.8 |
78.0 |
3104 |
28.0 |
3.22 |
84 |
注：AL值測試條件為1KHz,0.25v,100Ts,25±3℃
Pc值測試條件為100KHz,200mT,100℃
|
